一文讓您詳解激光焊錫設備氣源要求2025-08-12
在激光焊錫工藝中，氣源看似是輔助環節，實則對焊接質量、設備穩定性及工藝安全性有著決定性影響。無論是保護焊點免受氧化的惰性氣體，還是驅動送錫、運動部件的壓縮空氣，其壓力、純度、穩定性等參數都需嚴格把控。ULiLASER 激光焊錫設備憑借軟硬件的協同設計，結合激光焊錫軟件的智能調控與高精度送錫絲模組的適配能力，在滿足氣源要求的同時，發揮氣源的工藝價值，為高質量焊接提供保障。

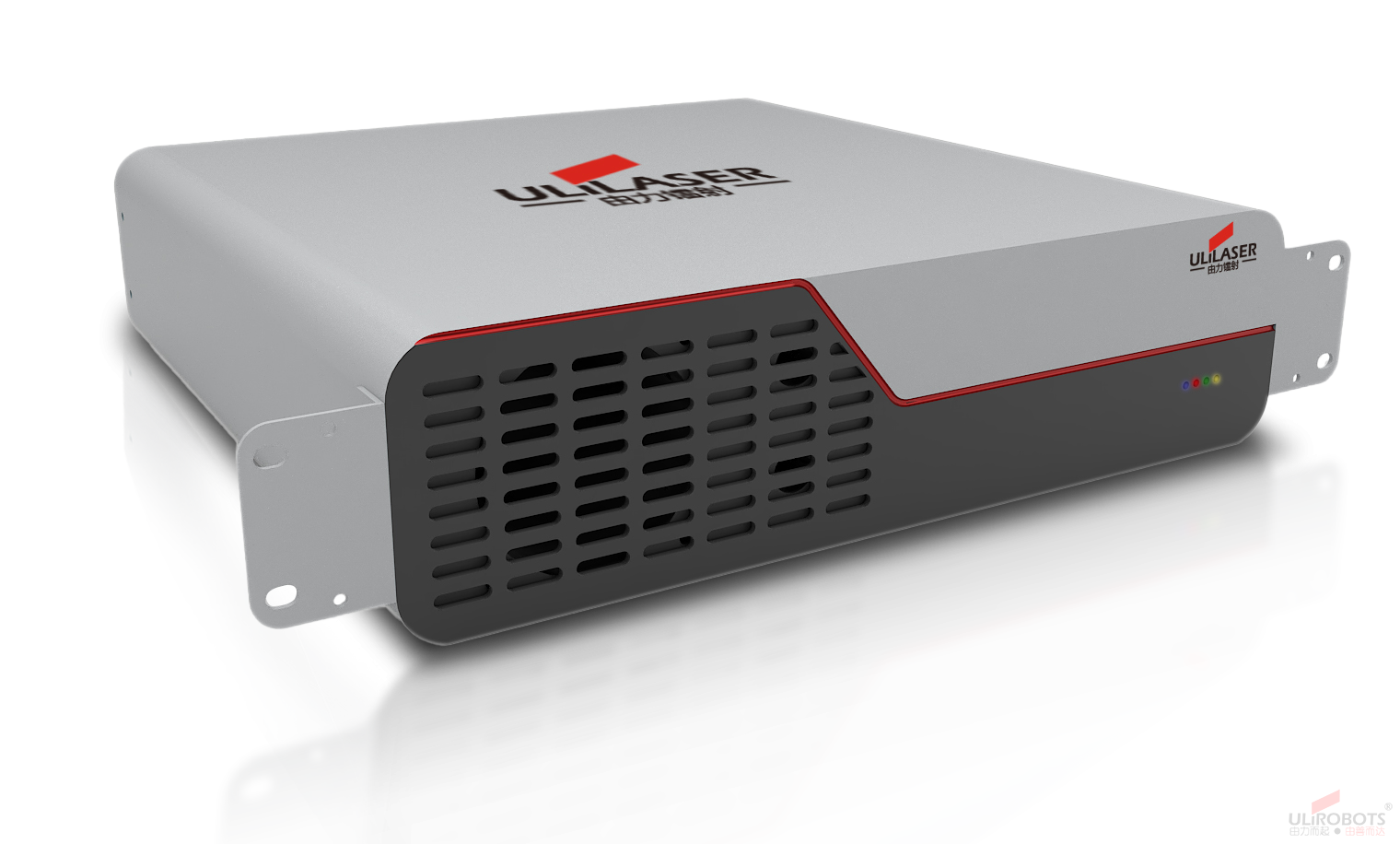

Uli激光控制器?
氣源類型與核心作用：不止于 “保護”?
激光焊錫設備常用的氣源主要有兩類，各自承擔不同功能：?
-
惰性保護氣體：以氮氣（N?）為主，部分高精度場景會使用氬氣（Ar）。其核心作用是隔絕空氣中的氧氣，防止焊接過程中焊錫（尤其是無鉛錫膏）氧化生成錫渣，避免焊點出現空洞、虛焊等缺陷。在焊接銅基材或高溫錫膏（熔點＞230℃）時，保護氣體的純度直接決定焊點光澤度與導電性。?
-
壓縮空氣：用于驅動高精度送錫絲模組的送錫電機、運動平臺的氣缸及清潔噴嘴等部件，其壓力穩定性直接影響送錫精度與機械動作的重復性。?
傳統設備常因氣源參數不達標，導致保護效果不足（焊點氧化率超 5%）或送錫偏差（誤差＞±0.02mm），而 ULiLASER 通過針對性設計，讓氣源與設備形成高效協同。?
氣源壓力要求：精準匹配設備運行需求?
氣源壓力過高或過低，都會引發連鎖問題：?
-
保護氣體壓力：若壓力低于 0.2MPa，保護氣體無法形成穩定氣幕，空氣易侵入焊接區域，導致焊點氧化；若壓力高于 0.6MPa，高速氣流會吹散未凝固的焊錫，形成錫珠或焊點變形。行業標準推薦的保護氣體壓力范圍為 0.3-0.5MPa，ULiLASER 激光焊錫軟件可通過壓力傳感器實時監測這一參數，當壓力偏離預設區間時，軟件會自動暫停焊接并報警，避免批量缺陷。?
-
壓縮空氣壓力：高精度送錫絲模組對壓縮空氣壓力的敏感度極高，壓力波動＞±0.05MPa 時，送錫電機的驅動力會出現偏差，導致送錫量誤差增大。ULiLASER 將壓縮空氣壓力穩定在 0.4-0.6MPa，并通過軟件算法對送錫量進行動態補償 —— 當壓力瞬間降低時，軟件自動提升電機扭矩，確保送錫精度仍能控制在 ±0.01mm 以內，有效避免因氣源波動導致的焊錫量異常。?
在汽車電子的連接器焊接中，這種壓力穩定控制使焊點一致性（CPK 值）從 1.2 提升*** 1.6，超過行業 1.33 的標準。?
氣源純度要求：從根源減少焊接缺陷?
氣源純度是影響焊點質量的 “隱形變量”：?
-
保護氣體純度：氮氣純度需≥99.99%，若雜質（氧氣、水分）含量超標，焊錫在高溫下會與氧氣反應生成氧化錫（熔點高達 1630℃），導致焊點出現夾渣或虛焊。ULiLASER 在設備進氣口設置高精度過濾器，可進一步去除氣源中的微量水分（露點≤-40℃）和顆粒（粒徑＞0.1μm），配合軟件的恒溫閉環控制 —— 當檢測到焊點氧化跡象（溫度曲線異常波動）時，軟件會自動提升保護氣體流量 10%，形成更致密的氣幕，減少氧化風險。?
-
壓縮空氣潔凈度：壓縮空氣中的油霧、水分若進入高精度送錫絲模組，會導致絲桿銹蝕、電機卡滯，影響送錫穩定性。ULiLASER 要求壓縮空氣需經過三級過濾（除塵、除水、除油），油霧含量≤0.01mg/m³，確保送錫部件的使用壽命延長*** 10 萬小時以上。?
某醫療設備企業在焊接微型傳感器時，將氮氣純度從 99.9% 提升到 99.99% 并配合 ULiLASER 的凈化系統后，焊點虛焊率從 3% 降*** 0.1%，滿足醫療級可靠性要求。?
氣源穩定性與流量控制：避免工藝波動?
氣源的穩定性體現在壓力波動幅度與流量均勻性上：?
-
壓力穩定性：推薦氣源壓力波動≤±0.03MPa，可通過加裝穩壓閥實現。ULiLASER 激光焊錫設備內置二次穩壓裝置，將波動幅度控制在 ±0.02MPa 以內，確保保護氣體氣幕形態穩定，同時避免壓縮空氣驅動的送錫機構出現 “沖擊式送錫”（瞬間壓力過高導致錫量突增）。?
-
流量控制：保護氣體流量需與焊接速度匹配，例如焊接 0.3mm 焊點時，流量推薦為 5-8L/min；焊接 1mm 焊點時，流量需提升到 10-15L/min。ULiLASER 激光焊錫軟件可根據焊點尺寸與激光功率自動調節流量 —— 當軟件檢測到激光功率提升（如焊接高熔點焊錫）時，會同步增加保護氣體流量，防止高溫下的焊錫過度氧化。?
在消費電子的攝像頭模組焊接中，這種動態流量控制使不同尺寸焊點的氧化率均控制在 0.5% 以下，大幅提升了產品良率。?
氣源系統的安裝與維護：延長設備壽命
?
合理的氣源安裝與定期維護，是保障參數達標的基礎：?
-
管路設計：氣源管路需采用不銹鋼材質（避免銹蝕污染），長度不宜超過 10 米，轉彎處采用大弧度彎頭（減少壓力損失）。ULiLASER 提供專屬管路布局方案，確保氣源從儲氣罐到設備的壓力衰減≤0.05MPa。?
-
定期維護：建議每 3 個月更換一次過濾器濾芯，每半年校準一次壓力傳感器。ULiLASER 激光焊錫軟件的 “維護提醒” 功能會根據設備運行時長自動提示保養周期，避免因氣源系統老化導致的參數漂移。?
激光焊錫設備的氣源要求看似繁瑣，實則是 “細節決定成敗” 的典型體現。從壓力、純度到穩定性，每一項參數的精準控制都直接影響焊接質量。ULiLASER 通過激光焊錫軟件的智能監測與動態調節，結合高精度送錫絲模組對氣源的適配能力，將氣源參數的影響轉化為工藝優勢，不僅滿足了嚴苛的氣源要求，更通過軟硬件協同實現了 “氣源穩定 - 送錫精準 - 焊點優質” 的良性循環。在精密電子制造中，重視并滿足氣源要求，是實現高效、高質量激光焊錫的必要前提。
